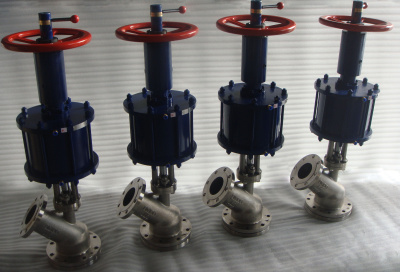

气动放料阀

气动放料阀

气动放料阀概述:

 气动放料阀适用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的最低用温度为-29℃,最高温度为425℃。)
2、使用介质如颗粒、油品、纸浆、二氧化碳、气(不锈钢材质的最低使用温度为-100℃,最高使用温度为232℃。)
3、严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度>150℃浓度>30%)。
(二)、不锈钢的一般工作温度:≤150℃
(三)、压力范围:0.6~2.5MPa
(四)、通径范围:25~250mm

主要零件材质:

零件名称
ZG1Cr18 Ni9Ti系列
ZG00Cr18 Ni10系列
ZG1Cr18 Ni12MO 2 Ti系列
ZG00Cr17Ni14MO 2 系列
WCB系列
阀体/阀盖
ZG1Cr18 Ni9Ti
ZG00Cr18 Ni10
ZG1Cr18 Ni12MO 2 Ti
ZG00Cr17Ni14MO 2
WCB
阀杆
ZG1Cr18 Ni9Ti
ZG00Cr18 Ni10
ZG1Cr18 Ni12MO 2 Ti
ZG00Cr17Ni14MO 2
WCB
阀瓣
ZG1Cr18 Ni9Ti
ZG00Cr18 Ni10
ZG1Cr18 Ni12MO 2 Ti
ZG00Cr17Ni14MO 2
WCB
垫片
304+PTFE
304L+PTFE
316+PTFE
316L+PTFE
石墨+304
螺柱
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
35CrMoA
螺母
1Cr18 Ni9Ti
1Cr18 Ni9Ti
1Cr18 Ni9Ti
1Cr18 Ni9Ti
45

连接尺寸:

DN
上法兰
上法兰
下法兰
密封座
D1
D2
D3
D4
D5
D6
25
115
80
115
85


32
135
100
135
100


40
145
110
145
110
80
60
50
165
125
160
125
85
70
65
180
145
180
145
130
85
80
195
160
195
160
135
95
100
215
180
215
180
160
130
125
245
210
245
210
160
140
150
280
240
280
240
185
165
200
335
295
335
295
/
/
